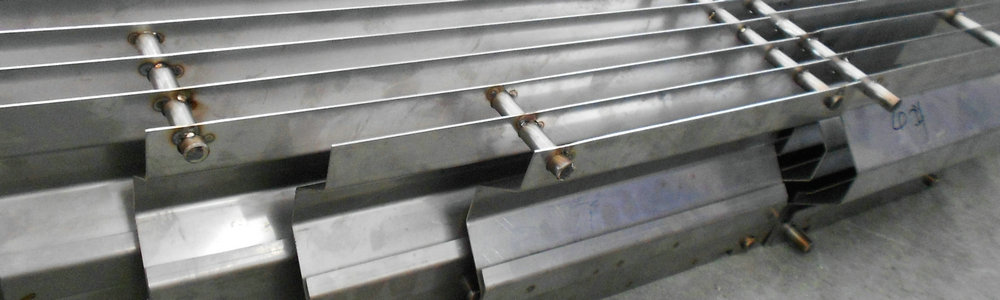

折流板除雾器由一系列特殊结构的折叠板组成。携带液滴的气流进入流道曲折的板组，气体被迫绕行。由于气流方向的改变和液滴自身的惯性，液滴不断碰撞到折流板表面并聚集，靠重力沉降至集液部分。

赛浦特设计的折流板捕雾器分类如下四类：

• 无导流通道
• 封闭式导流通道
• 单槽开放式导流通道
• 双槽封闭式导流通道

根据离心力和斯托克斯公式计算得出大小不同的液滴的捕集效率。赛浦特公司开发出了多个严格的计算机模型来评估除雾效率，从而可以为具体工况优化叶片几何尺寸。可将10微米至30微米以上的液滴去除率达到99.5%以上。

一般而言，捕雾效率在下列情形下可得到提升：

• 气体流速的增加
• 气液密度差的扩大
• 气体黏度的减小
• 叶片折流角度的增加
• 叶片间距的减小

我们的折流板捕雾器可根据客户提供的分离器结构进行定制化设计和制作。安装外形可以是：

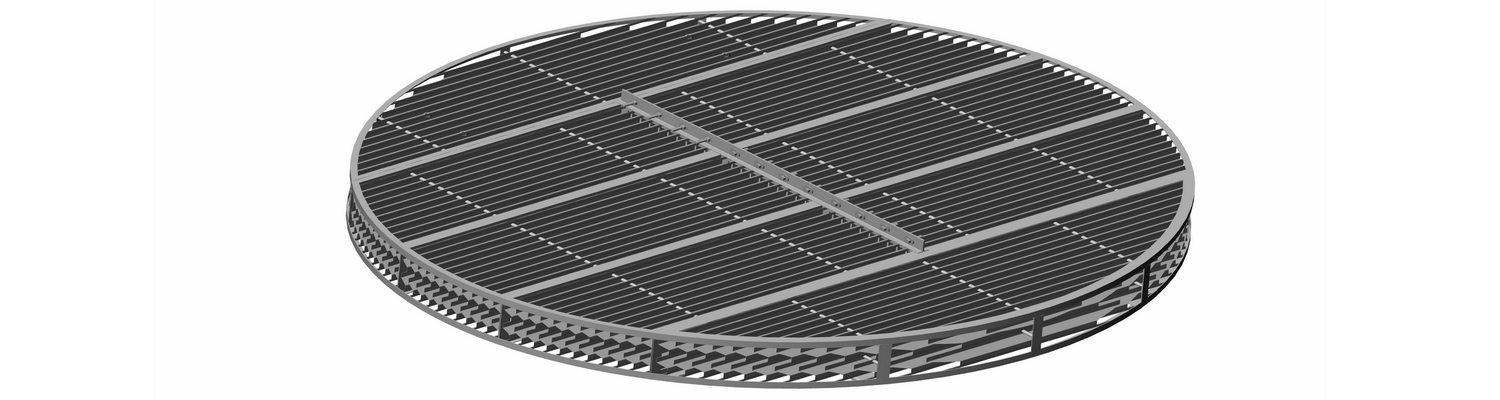

• 开放式，折流板组块依靠圆形支撑圈和/或定位板固定支撑
• 封闭式，折流板组块包边，安装后呈外围封闭装

两种形式均可分块设计，保证产品能全部顺利通过人孔并方便在分离器罐体内安装作业。我们在结构设计上的每一点都考虑重量的减轻，以便于组装和安装，同时不损害产品的机械强度。坚固耐用的设计思想使赛浦特的折流板捕雾器能适应多种工况，即使复杂的震动或段塞条件下也能保证正常工作。
